前言

最近需要监控一台华为 S5720S-52X-LI-AC 交换机的流量情况。环境是这样的：Zabbix 服务器部署在 Proxmox VE 上的 Ubuntu 24.04 虚拟机，IP 为 172.16.11.27；交换机管理 IP 为 10.10.1.235，两个设备不在同一个网段。

本以为是个简单的任务，结果一路踩坑：网络不通、SNMP 认证失败、超时无响应……这篇文章记录了完整的解决过程，希望对你有帮助。

一、环境说明

监控协议：SNMPv3（认证 + 加密，authPriv）

二、Zabbix 服务器搭建

2.1 安装 Zabbix 7.0 LTS

# 下载并安装 Zabbix 官方仓库
wget https://repo.zabbix.com/zabbix/7.0/ubuntu/pool/main/z/zabbix-release/zabbix-release_latest_7.0+ubuntu24.04_all.deb
sudo dpkg -i zabbix-release_latest_7.0+ubuntu24.04_all.deb
sudo apt update

# 安装 Zabbix Server、前端、Agent 及 SNMP 工具
sudo apt install -y zabbix-server-mysql zabbix-frontend-php zabbix-nginx-conf zabbix-sql-scripts zabbix-agent2 snmpd snmp

2.2 配置数据库

# 导入初始数据
sudo zcat /usr/share/zabbix-sql-scripts/mysql/server.sql.gz | mysql --default-character-set=utf8mb4 -uzabbix -p zabbix

2.3 配置 Zabbix Server

sudo nano /etc/zabbix/zabbix_server.conf
# 修改 DBPassword=your_password

2.4 配置 Nginx

sudo nano /etc/zabbix/nginx.conf
# 修改 server_name 为你的服务器 IP，listen 端口可改为 8080

2.5 启动服务

sudo systemctl restart zabbix-server zabbix-agent2 nginx php8.3-fpm
sudo systemctl enable zabbix-server zabbix-agent2 nginx php8.3-fpm

2.6 Web 安装

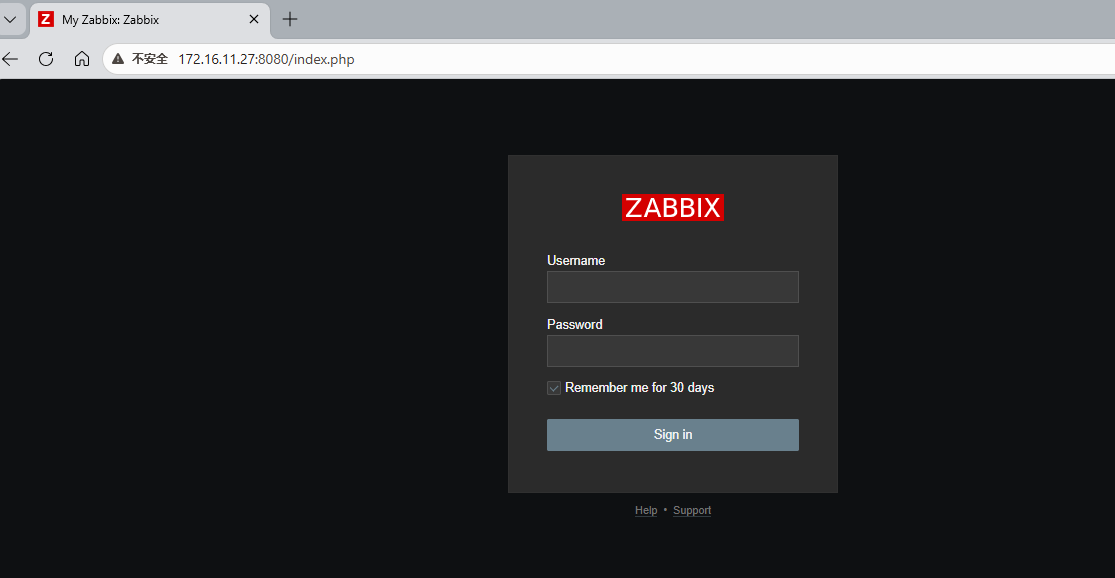

访问 http://你的服务器IP:8080，按向导完成安装。默认账号：Admin / zabbix。

⚠️ 登录后第一件事：修改 Admin 密码！

三、华为交换机 SNMPv3 配置

3.1 通过 Web 界面配置

3.2 ⚠️ 关键：配置默认网关

跨网段监控时，交换机必须有回程路由。在交换机 CLI 或 Web 界面添加静态路由：

text

ip route-static 0.0.0.0 0.0.0.0 10.10.1.254

没有这条路由，请求能到，响应回不来 → 永远 Timeout

四、核心问题与解决方案

4.1 问题一：网络不通，snmpget Timeout

现象：ping 交换机丢包，snmpget 超时

原因：交换机没有默认网关，跨网段通信时响应无法返回

解决：添加静态路由 0.0.0.0 0.0.0.0 → 10.10.1.254

4.2 问题二：SNMP Authentication failure

现象：网络通了，但认证失败

原因：认证协议命名差异

解决：Zabbix 中选择 SHA1

4.3 问题三：Use combined requests

现象：配置看起来都对，Zabbix 主机状态还是红色

解决：在 SNMP 接口配置中，勾选 Use combined requests

五、使用官方模板：Huawei VRP by SNMP

5.1 为什么使用官方模板

Zabbix 官方提供了 Huawei VRP by SNMP 模板，专门为华为 VRP 系统设备设计。该模板包含：

使用官方模板的优势：

• 无需手动创建监控项和 OID

• 监控项经过官方测试，准确可靠

• 自带触发器和图形，开箱即用

5.2 关联模板到主机

1. 进入 数据采集 → 主机，点击你的交换机 yxwa-sw-5

2. 点击 模板 选项卡

3. 点击 链接新模板

4. 搜索 Huawei VRP by SNMP 并勾选

5. 点击 选择

6. 点击 更新

5.3 ⚠️ 模板冲突处理

如果之前手动创建过 CPU、内存、温度等监控项，关联模板后会出现重复。解决方法：

1. 在主机 监控项 选项卡中，勾选手动创建的监控项

2. 点击 删除

3. 保留模板自动创建的监控项

5.4 模板自带的宏变量

关联模板后，可以根据需要调整告警阈值：

修改方法：进入主机 → 宏 选项卡 → 添加或修改对应宏。

六、仪表盘搭建

6.1 创建仪表盘

进入 仪表盘 → 创建仪表盘，命名为 Network Devices。

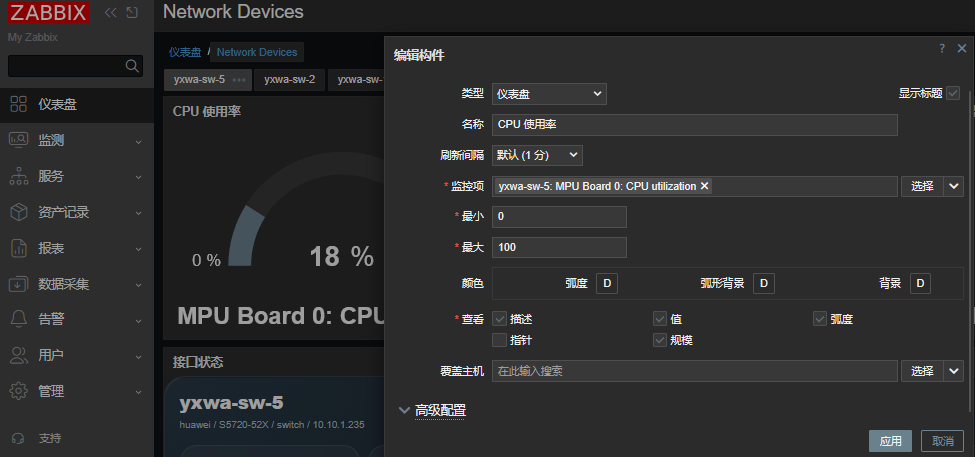

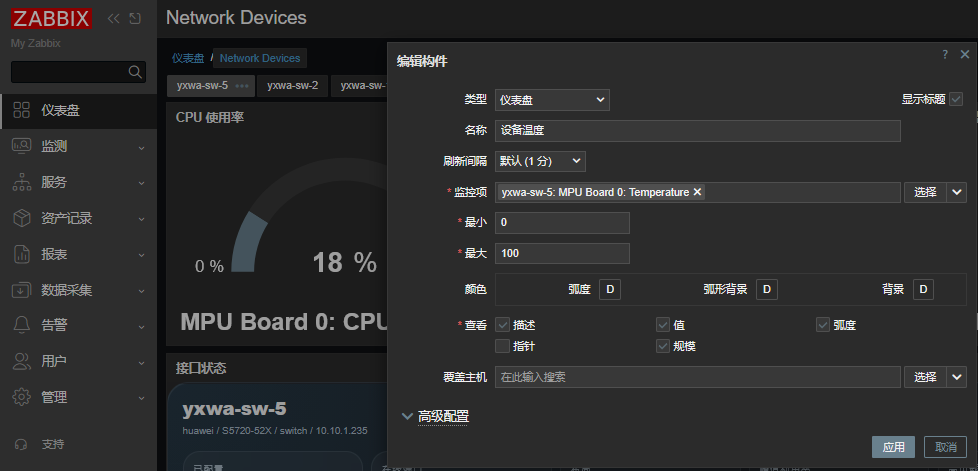

6.2 添加核心仪表（Gauge）

添加三个仪表盘组件：

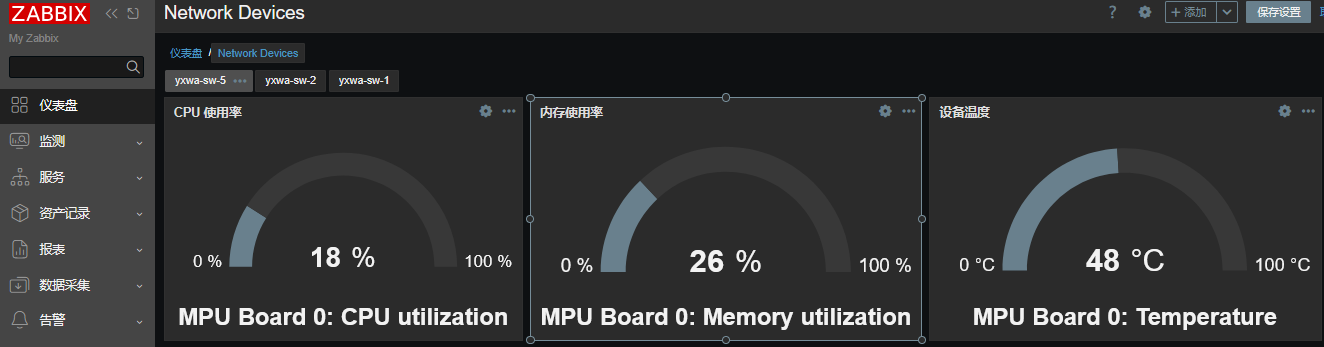

仪表盘的成果图

七、Switch Widget 专业端口面板

这是整个监控系统的亮点，能把交换机端口模拟成实物图，用颜色直观显示端口状态和流量负载。

7.1 选择 Widget 版本

经过对比，我选择了社区活跃维护的版本：

项目地址：https://github.com/canghai908/zabbix-widget-switch

7.2 安装 Switch Widget

# 进入 Zabbix 模块目录
cd /usr/share/zabbix/modules

# 下载项目
sudo git clone https://github.com/canghai908/zabbix-widget-switch.git switchpanel

# 设置权限
sudo chown -R www-data:www-data switchpanel
sudo chmod -R 755 switchpanel

# 重启服务
sudo systemctl restart zabbix-server nginx php8.3-fpm

7.3 在 Web 界面启用模块

1. 登录 Zabbix Web 界面

2. 进入 管理 → 常规 → 模块

3. 点击 扫描目录

4. 找到 Switch Panel 模块，点击 启用

7.4 配置 Switch Widget

在仪表盘中添加 Switch Panel 组件，按以下配置填写：

7.5 ⚠️ 关于端口索引

该版本没有 Port index start 配置项，默认端口索引从 1 开始。如果你的环境端口索引不是从 1 开始（例如端口 1 的索引是 5），可能需要对键值进行适配。

7.6 实现效果

配置成功后，Widget 会自动：

• ✅ 发现所有端口

• ✅ 根据状态显示颜色（绿色=up / 红色=down / 灰色=未使用）

• ✅ 根据流量负载显示热力图（绿色<5% / 黄色≥40% / 红色≥70%）

• ✅ 鼠标悬停显示详细信息

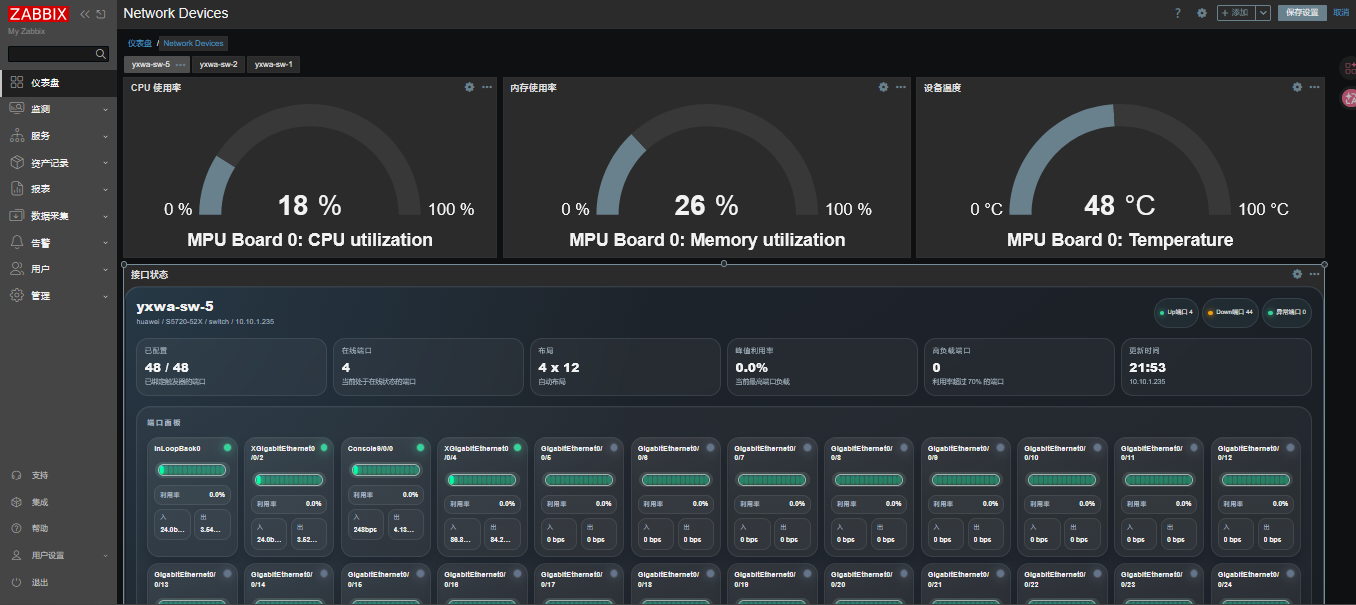

八、最终监控效果

8.1 仪表盘布局
